Sådan fungerer en 2D CAD tegner

En 2D CAD tegner skaber grundlaget for alt videre arbejde med konstruktioner, rørføringer, maskiner eller hele procesanlæg. Når mål, symboler og lag er sat korrekt op fra starten, bliver samarbejdet mellem ingeniører, montører og produktion langt mere smidigt. Mange virksomheder opdager først værdien, når en opgave kører af sporet på grund af upræcise eller ufuldstændige tegninger.

Hvad laver en 2D CAD tegner i praksis?

En professionel 2D CAD tegner arbejder med digitale værktøjer til at udarbejde detaljerede plantegninger, layouts, rørdiagrammer og produktionsgrundlag. Tegneren oversætter krav fra ingeniører, konstruktører og produktionsfolk til klare og entydige tegninger, der kan bruges direkte på værkstedet eller ude på anlægget.

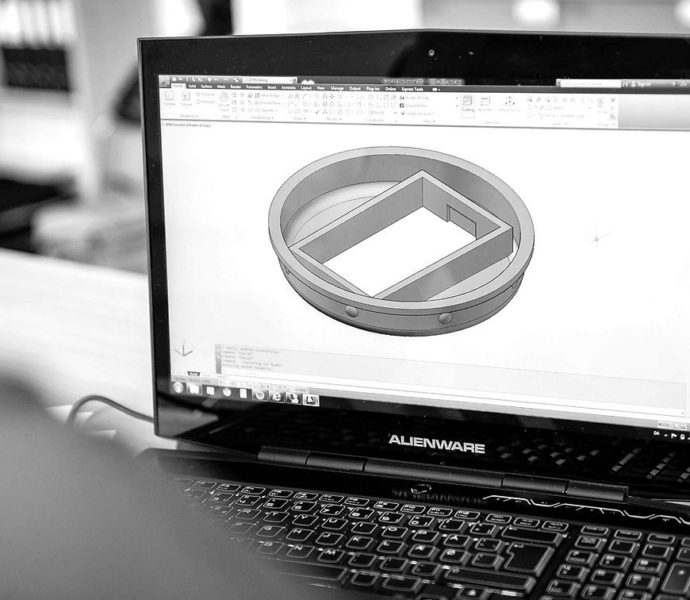

Typisk arbejder tegneren i programmer som AutoCAD eller AutoCAD Plant 3D, hvor rør, ventiler, stålstrukturer og maskindele placeres nøjagtigt efter mål. Tegneren bruger symbolbiblioteker og standarder, så alle komponenter får de rette betegnelser og egenskaber. Når en rørføring for eksempel optegnes, kan hvert rør, hvert knæk og hver ventil kobles til specifikke data om dimensioner, trykklasse og materialer.

En vigtig opgave er at holde styr på sammenhængen mellem forskellige tegninger. I procesindustrien hænger P&ID tegninger, 2D layout og 3D modeller tæt sammen. Når en pumpe flyttes på P&ID tegningen, skal placeringen også opdateres i layout og eventuelt i 3D model. En rutineret tegner bruger værktøjer, hvor informationer kan genbruges og kobles, så ændringer kun skal laves ét sted.

Arbejdet handler ikke kun om at tegne pænt. En god tegner tænker også i montage, sikkerhed og service. Små justeringer i en 2D plan, som bedre adgang til en ventil eller mere plads omkring en tank, kan senere spare mange timer ved idriftsættelse og vedligehold.

Fordele ved en specialiseret udstyr i projekter

Mange virksomheder oplever, at projekter bliver forsinkede, fordi tegninger ikke er opdaterede, eller fordi oplysninger mangler. Her gør en specialiseret 2D CAD tegner en tydelig forskel. Når én person har ansvar for at samle alle tekniske input i et klart sæt tegningsmateriale, bliver kommunikationen enklere, og risikoen for misforståelser falder.

En af de største gevinster er tidsbesparelse. Ved at bruge CAD værktøjer fuldt ud kan tegneren genbruge symboler, standarddele og tidligere projekter. I systemer som AutoCAD Plant 3D kan rørisometrier og styklister for eksempel autogenereres ud fra modellen. Tegneren slipper for mange manuelle opgaver, og fejl i overførsel af data minimeres.

En anden vigtig fordel er kvaliteten i dokumentationen. Når symboler, linjetyper og lagstruktur følger faste standarder, bliver tegningerne lettere at læse for alle, der arbejder med dem. Montører kan hurtigere forstå rørføringer, ingeniører kan lettere godkende løsninger, og myndigheder kan nemmere gennemgå dokumentation. En gennemarbejdet tegningspakke giver også et stærkt grundlag, når et anlæg senere skal udbygges eller ombygges.

Når 2D tegninger kobles tæt til 3D modeller og scanninger, bliver gevinsten endnu større. Ved brug af 3D laserscanning kan eksisterende anlæg indmåles som punktskyer, der importeres i CAD systemet. Tegneren kan derefter lægge nye rør eller konstruktioner ind direkte i et billede af de faktiske omgivelser. Det reducerer risikoen for kollisioner og tilpasninger under montage og gør planlægningsarbejdet langt mere præcist.

Hvornår giver det bedst mening at bruge en professionel tegner?

Mange virksomheder overvejer, om de selv skal klare tegneopgaverne, eller om det bedre kan betale sig at bruge en ekstern 2D CAD tegner. Svaret afhænger ofte af projektets kompleksitet og af, hvor tit der er behov for opdaterede tegninger.

Ved mindre ændringer på simple anlæg kan interne ressourcer måske række. Men så snart der arbejdes med større røranlæg, proceslinjer eller omfattende ombygninger, stiger kravene markant. Der skal tages højde for pladsforhold, sammenstød mellem komponenter, fremtidig vedligehold og ikke mindst dokumentationskrav. I de situationer er en erfaren tegner med speciale i procesanlæg, rørdesign og stålkonstruktioner en klar fordel.

Virksomheder, der ofte ombygger eller udvider produktionen, kan også have gavn af at få ryddet op i eksisterende tegninger. Mange anlæg har et miks af gamle papirtegninger, ældre CAD filer og lokale rettelser, som kun nogle få medarbejdere kender. En professionel tegner kan samle materialet, opdatere layoutet, digitalisere gamle tegninger og skabe en klar struktur, som gør fremtidige projekter nemmere og hurtigere at gennemføre.

Når der samarbejdes med en ekstern partner, handler det om mere end blot tekniske færdigheder. En god tegner stiller spørgsmål til løsningerne, foreslår forbedringer og ser ting, der ellers først ville være blevet opdaget under montage. Dialogen mellem ingeniør, projektleder og tegner er med til at sikre robuste løsninger, der holder i drift mange år frem.
